灌漿套筒按結構形式可以分為
國家行業標準《鋼筋連接用灌漿套筒》JG/T398-2012將灌漿套筒按加工方式分為鑄造灌漿套筒和機械加工灌漿套筒，按結構形式分為全灌漿套筒和半灌漿套筒。

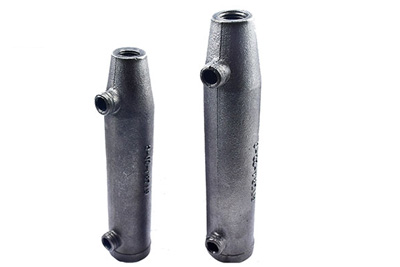

全灌漿套筒
半灌漿套筒
JG/T398的一般規定：
為保證套筒橫截面的承載能力，全灌漿套筒的中部、半灌漿套筒的排漿孔位置計入最大負公差后的屈服承載力和抗拉承載力的設計應符合JGJ 107的規定。
為保證套筒內灌漿料對鋼筋的錨固能力，灌漿套筒灌漿連接端鋼筋錨固長度L0不宜小于8倍鋼筋直徑。
全灌漿套筒
為保證鋼筋安裝在套筒內的長度L在其允許偏差范圍內時，套筒內鋼筋長度最短不小于接頭型式檢驗確定的錨固長度，最長不大于套筒灌漿腔最大深度，灌漿套筒中間軸向定位點兩側應預留鋼筋安裝調整長度，預制端L1不應小于10mm，現場裝配端L2不應小于20mm。
為保證套筒灌漿腔對灌漿料的錨固能力，腔內設置的剪力槽的數量應符合表2的規定；剪力槽兩側凸臺軸向厚度不應小于2mm。
灌漿套筒單側灌漿腔內剪力槽數量
灌漿套筒采用鑄造工藝制造時宜選用球墨鑄鐵，采用機械加工工藝制造時宜選用優質碳素結構鋼、低合金高強度結構鋼、合金結構鋼或其它經過接頭型式檢驗確定符合要求的鋼材。采用球墨鑄鐵制造的灌漿套筒，材料應符合GB/T 1348的規定，其材料性能尚應符合表3的規定。采用優質碳素結構鋼、低合金高強度結構鋼、合金結構鋼加工的灌漿套筒，其材料的機械性能應符合GB/T 699、GB/T 8162、GB/T 1591和GB/T 3077的規定，同時應符合表3的規定。
灌漿套筒的材料性能要求
《鋼筋連接用灌漿套筒》JG/T398對灌漿套筒的尺寸偏差的主要規定。
